制冷的工作原理
制冷系统是一种家庭必备的电器,但制冷的工作原理是什么,相信很多人并不了解,在深入了解制冷原理前,先了解一下制冷系统的结构组成,一起来学习下。制冷系统的结构组成.

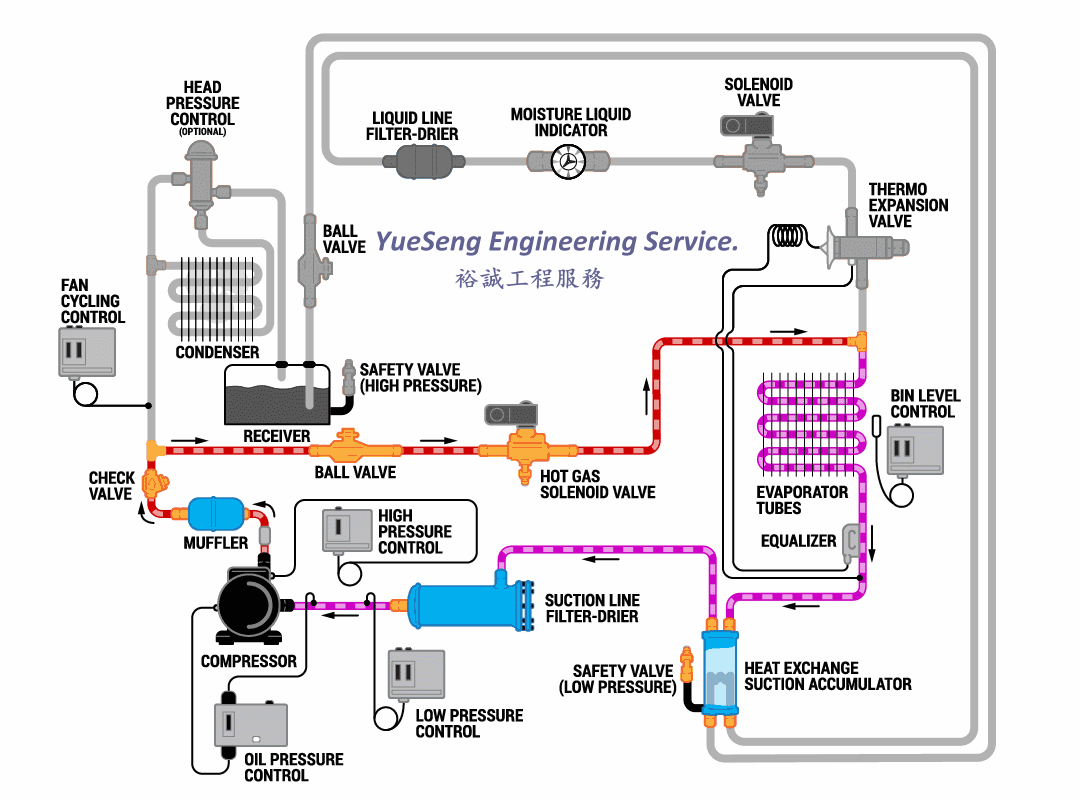

制冷系统的结构组成:压缩机(compressor)、冷凝器(condenser)、毛细管(capillary(大型机组配置的是膨胀阀Expansion valve)、蒸发器(Evaporator)、连接管路等附件。
压缩机在空调制冷剂回路中起压缩驱动制冷剂的作用,空调压缩机一般装在室外机中。
压缩机是制冷系统的心脏,不管是空调、冷库、化工制冷工艺等工况,均需要有压缩机这个重要环节做保障。
制冷系统的原理
制冷循环流程为:压缩->冷凝->节流->蒸发。
1、压缩:压缩机工作,将低温低压制冷剂压缩成高温高压气态制冷剂,进入冷凝器。
2、冷凝:高温高压气态制冷剂进入冷凝器(空调外机)经过冷凝器热交换(散热)把高温高压气态制冷剂的热量散发到空气中,制冷剂液化,成为中温高压液态制冷剂,进入毛细管。
3、节流:中温高压液态制冷剂进入毛细管节流,成为低温低压制冷剂,进入蒸发器。
4、蒸发:低温低压制冷剂进入蒸发器(空调内机),通过热交换(吸热)蒸发为低温低压气态制冷剂,进入压缩机。
以上4个制冷步骤为空调制冷循环的一次完整流程,空调工作制冷时会一直重复这个流程。
thx.
======================================================
一匹空調等於多少瓦
匹數指的是電器消耗功率,1匹=1馬力(Horse Power)=735 .499W,匹並不指製冷量。
平時所說的空調制冷系统是多少匹,是根據空調消耗功率估算出空調的製冷量。
很多人搞不清楚電功率和製冷量的關係,空調器1匹的製冷量約2326W,相同電功率的空調器,各廠家所生產出來的空調製冷量都不一定相同,誰的製冷量大誰的空調就最省電。通過電功率來衡量空調熱功率是難於確定的。因為有可能你3匹的電功率只能產生2匹的製冷量。所以現在的空調器都是用製冷量來衡量的,現在用的最廣的是USRT(美國冷噸、1 USRT=3.517 kW)和kW,這些就都是直接指製冷量.讓人一看就明白是什麼意思.
冷噸(TR)、千瓦(Kw)、大卡(Kcal)
簡明計算公式
1美國冷噸(USRT)=3024千卡(kcal)/小時(kcal/h)=3.517千瓦(kW)
1日本冷噸(USRT)=3320千卡(kcal)/小時(kcal/h)=3.861千瓦(KW)
(註:1冷噸就是使1噸0℃的水在24小所內變為0℃的冰所需要的製冷量。)
製冷技術中常用單位的換算
1馬力(或1匹馬功率)=735.5瓦(W)=0.7355千瓦(kW)
1千卡/小時(kcal/h)=1.163瓦(W)
1美國冷噸=3024千卡/小時(kcal/h)=3.517千瓦(KW)
1日本冷噸=3320千卡/小時(kcal/h)=3.861千瓦(KW)
匹沒固定數,從2200~2700W之間都是屬於一匹的範疇
千瓦是公制單位,冷噸是英制單位
冷噸就是在24小時內凍結1噸0℃的水變成0℃的冰,所需要的冷量。
美國是採用2000磅(907.2kg)作為一噸。因此1美國冷噸=12659kj/h;
即:1RT=3.516kW
1冷噸
一般用RT表示,但冷噸分三種:美國冷噸、日本冷噸 和 英國冷噸。
我們平時說的和最常用的都是美國冷噸,用US.RT表示,US就是美國的縮寫。
1 USRT = 3516.7W
1 RT = 12000 btu/h
2匹
1馬力的概念:1馬力=75公斤.米/秒 意思是在1秒鐘時間內將75公斤重的物體拋出-米遠或在1秒鐘時間內將1公斤重的物體拋出75米遠時作的功,叫做-馬力
1馬力=0.735電力千瓦
1千瓦=1.34馬力
1匹(HP)=2500W嚴格來講是2499W,這是日本人規律,也是根據能效比EER計算出來的。
此匹和一般說的馬力是完全兩個概念,但這個匹就是有那個馬力計算出來的。
1馬力=735W,一匹的定義就是輸入1馬力的功率所能產生的製冷功率W大小,這裏面就有一個係數的問題,日本人規定的這個係數是3.4(日本人說這個3.4是最應該的最小的能效比EER了) (Energy Efficiency Ratio) 能量效率比系數(EER) = 冷卻能力(BTU/h) / 耗電量(W)
所以1匹=735*3.4=2499製冷W.3 kj和度
這兩個都是能量的單位,其餘幾個是功率的單位。度的表示就是kWh,指的就是你家的燈泡耗了多少電量,你要記得交電費啊。1kWh=3600kj能量單位,你最常見的是卡,和千卡 ( cal和 kcal ) 。
1 cal = 4.1868 j
4 大卡 kcal/h
設計院的人最喜歡說大卡了,有的廠家 ( 比如大金的機器 ) 銘牌上的數字表示的單位就是大卡,我們一般見到的是W, 比如KFR-25GW/Y25表示2500的單位是W,大卡就是Kcal / h ( kcal本來是能量的單位,但除以時間就是功率的單位了 )
1 Kcal / h ( 1千卡 / 時 ) = 1.163W
5 BTU/h (英制單位)
這是個英制單位,中國內很少用的1 BTU / h = 0.293W,所以這個單位很小的,廠家中McQuay機器銘牌中有的用的是這個單位。
冷噸實際上應為蓄冷量量綱,單位為RT.h,它與標準量綱的關係為:
1 RT.h = 3.517KW.h這在一般產品規格和工程說明書中較常用。
對分體空調來說,習慣:1匹=2500W
對商用變頻機來說,習慣:1匹=2800W
對商用定頻機來說,習慣:1匹=2600W
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
